C&M RHT系列融合播控系统

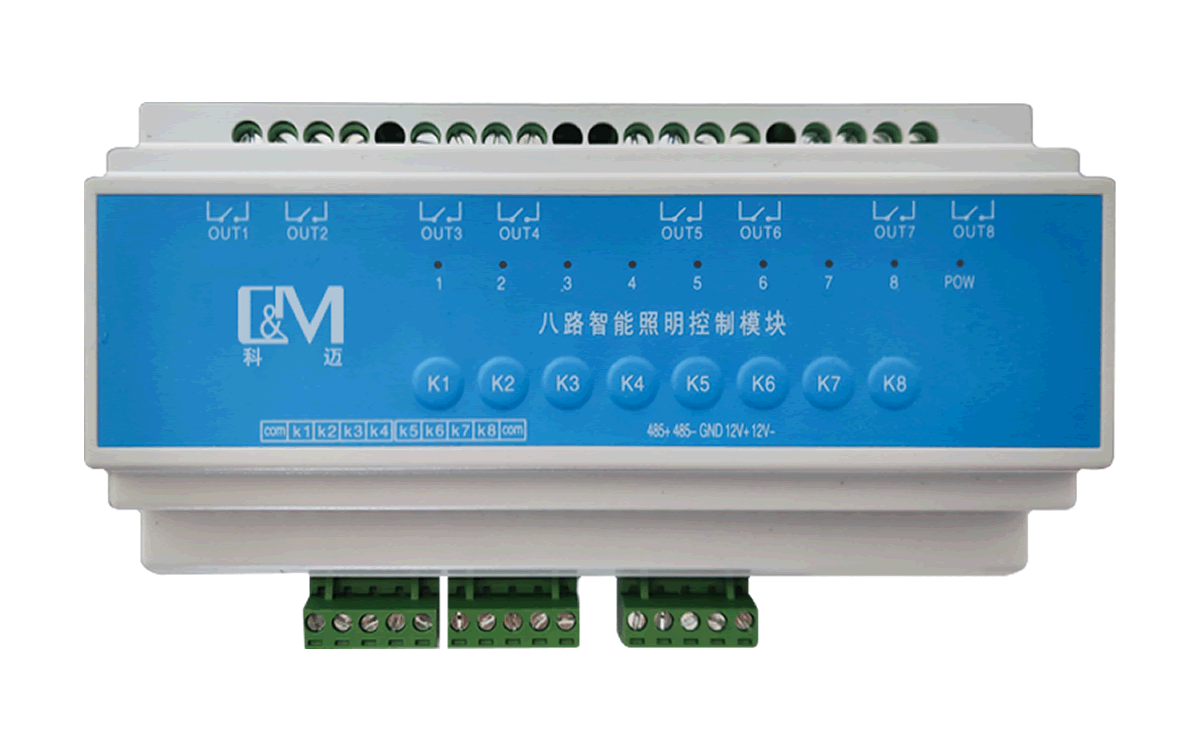

RHT-RL808
RHT-RL808
八路智能照明控制模块
8路继电器，可用于控制小电流的设备，如屏幕升降等，控灯需加交流接触器
8路继电器，可用于控制小电流的设备，如屏幕升降等，控灯需加交流接触器
产品特点
负载能力强
RHT系列多通道投影画面融合播放控制系统八路智能照明控制模块内置继电器数量8个可承载阻性负载15A。

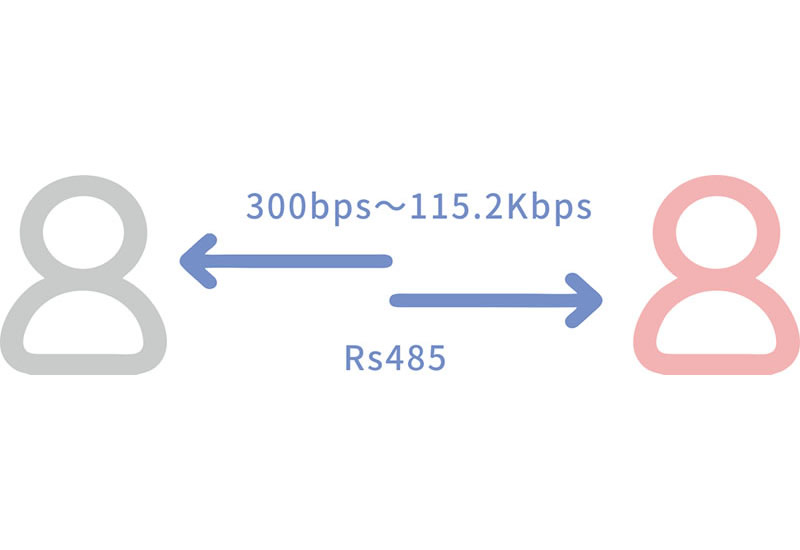

远距离串行通信
RHT系列多通道投彩画面融合播放控制系统八路智能照明控制模块内置RS485接口1个通信速率范围300~115.2Kbps。

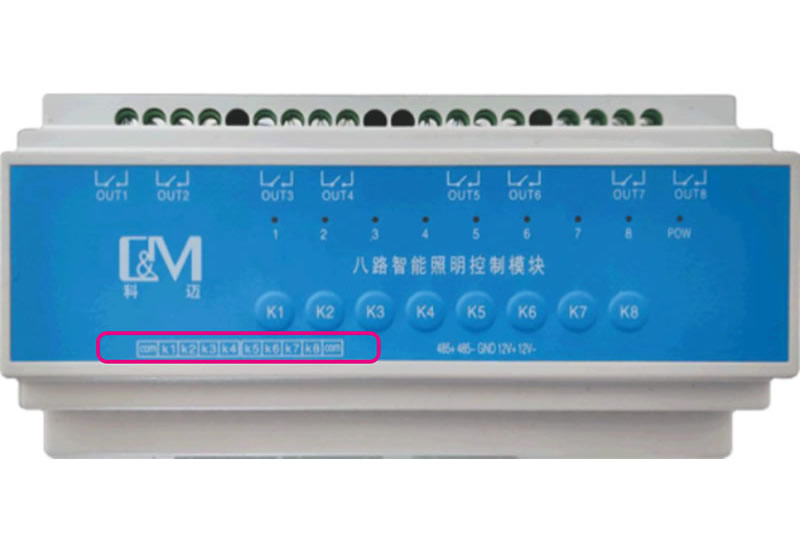

光电隔离开关量输入
RHT系列多通道投影画面融合播放控制系统八路智能照明控制模块内置采用光电隔离方式的开关量输入8个。

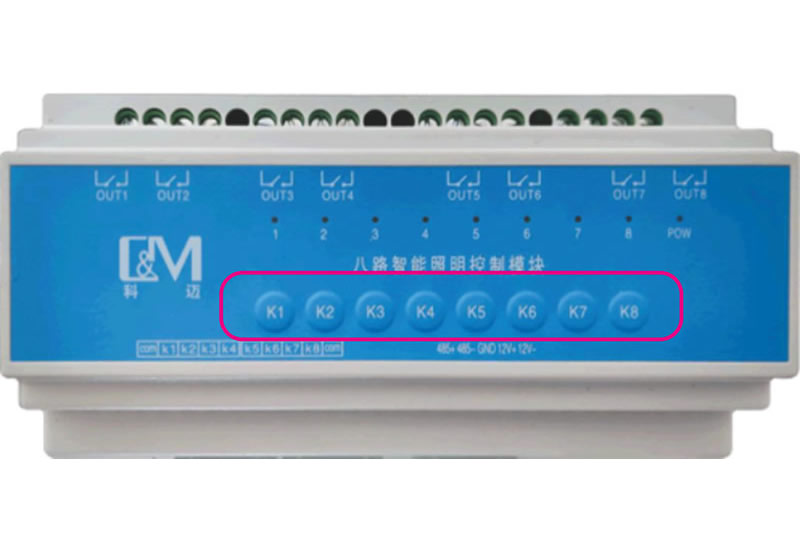

实体按键正面操作
RHT系列多通道投影画面融合播放控制系统八路智能照明控制模块具有位于正面操作位的实体控制控键8个。
导轨安装
RHT系列多通道投影画面融合播放控制系统八路智能照明控制模块安装方式支持导轨式安装。
上位机配置
RHT系列多通道投影画面融合播放控制系统八路智能照明控制模块支持上位机配置。
自定义通讯协议
RHT系列多通道投影画面融合播放控制系统八路智能照明控制模块支持通讯协议自定义。
防尘等级
RHT系列多通道投影画面融合播放控制系统八路智能照明控制模块外壳防护等级IP30。
体积小巧
RHT系列多通道投影画面融合播放控制系统八路智能照明控制模块有别于传统的电源时序器，体积小更利于安装。
规格参数
| 型号 | RHT-RL808 |
| 产品类型 | 八路智能照明控制继电器模块 |
| 继电器数量 | 8个 |
| 继电器电流 | 15A（阻性负载） |
| 开关量输入 | 8个（光电隔离） |
| 控制按键 | 8个 |
| RS485接口 | 1个 |
| 串行速率 | 300～115.2Kbps |
| 上位机配置 | 支持 |
| 通讯协议 | 自定义 |
| 安装方式 | 导轨式 |
| 电源电压 | DC 12V@1A |
| 工作温度 | -20～50℃ |
| 外壳防护 | IP30 |
| 外观尺寸 | 163mm x 103mm x 65mm |
*以上内容仅为要约邀请，合同是唯一的承诺方式。

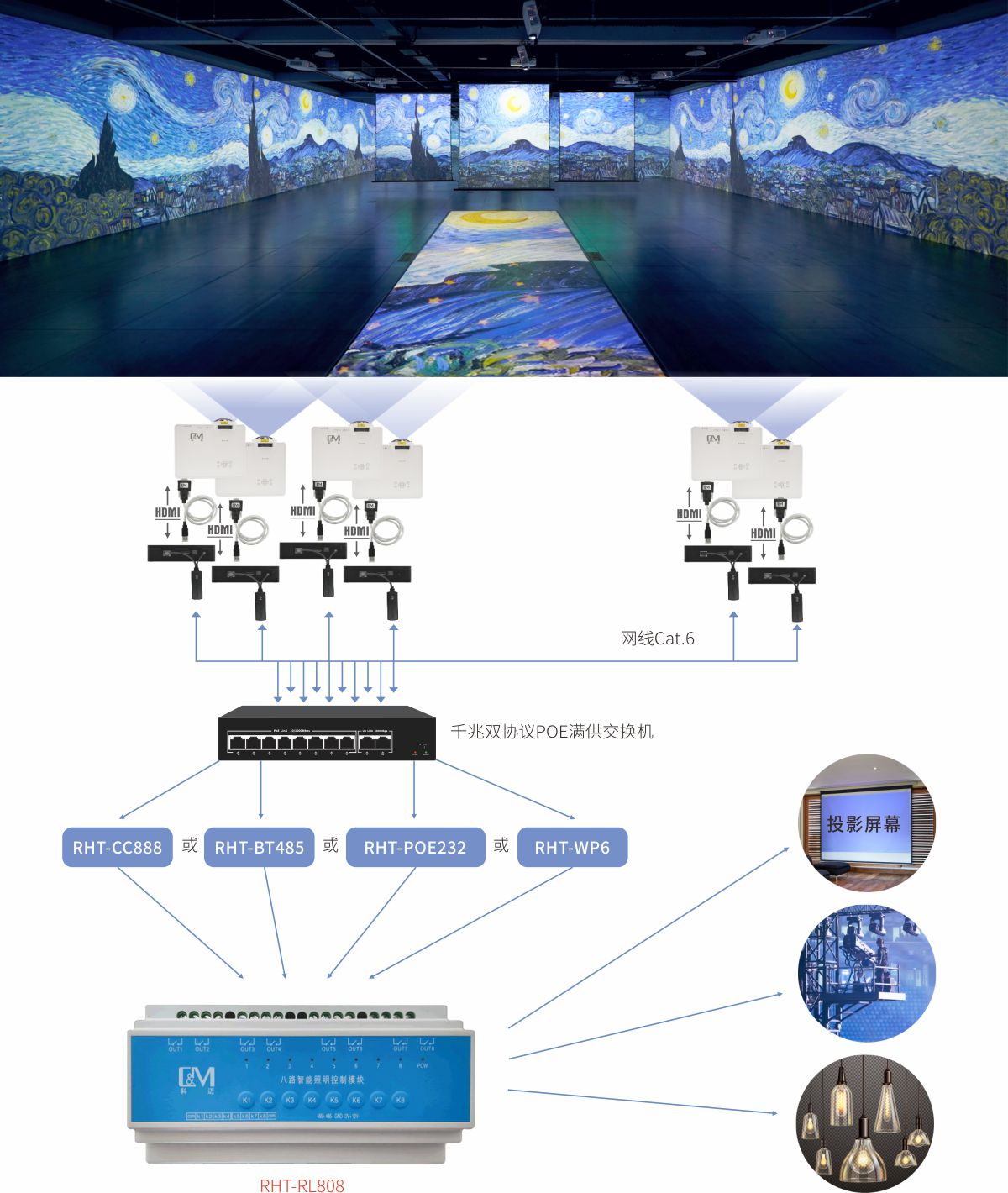

典型配置
| 序号 | 名称 | 型号 | 单位 | 数量 |
| 1或 | 中控主机 大屏幕图像同步显示智能控制系统 | C&M(科迈) RHT-CC888 C&M(科迈) V1.0 | 台 | 1 主机台数 |
| 或1 | 自动控制主机 无缝拼接大屏幕显示控制系统 | C&M(科迈) RHT-BT485 C&M(科迈) V1.0 | 台1 主机数量 | |
| 1或 | 串口服务器 多投影光场显示系统 | C&M(科迈) RHT-POE232 C&M(科迈) V1.0 | 台 套 | 1 服务器数量 |
| 2 | 八路智能照明控制模块 | C&M(科迈) RHT-POE232 | 台 | 1 |
| 3 | 安装调试、融合设置、日常操作用电脑(Windows系统) | 项 | 1 | |
*典型配置中红色字所示为本设备，蓝色字所示为与本设备组成系统必需的设备，黑色字所示为典型配置
